ZENITH R
| Product specification | ||
| Main features | ||
| - All Outdoor solution |  |
|
| - Frequency bands 6, 7, 8, 11, 13, 15, 18, 23, 26, 28, 32 and 38 GHz | ||
| - Channel bandwidth 7 - 56 MHz | ||
| - Modulation scheme QPSK - 256QAM | ||
| - Transmission capacity up to 364 Mbps full duplex | ||
| up to 728 Mbps full dupex for 2+0 | ||
| - 1x Gigabit Ethernet user interface, 1x NMS interface | ||
| - In-band / out-of-band management | ||
| - Maximal packet length 9720 bytes | ||
| - Optimized for IPTV transmission | ||
| - 1+0, 1+1 and 2+0 system configurations | ||
| - Overvoltage protection integrated in ODU | ||
| - Overvoltage protection integrated in terminal box with user interfaces | ||
| - Possibility of redundant power supply | ||
| - Low power consumption | ||
| - Full software configuration | ||
| - Forward error correction (FEC) | ||
| - Automatic power control (ATPC) | ||
| - Adaptive coding and modulation (ACM) | ||
| - Management system with possibility of SQL database | ||
| - SNMP support v1, v2, v3 | ||
| - Telnet, SSH, TFTP | ||
| Descripción | ||
|
El modelo ZENITH R es un equipo compacto, fácil de instalar y de bajo coste ideal para redes troncales y última milla. Está indicado para construir redes LAN, MAN y WAN. El equipo puede emplear canales de hasta 56 MHz y esquemas de modulación de hasta 256QAM. Su capacidad de transmisión es de hasta 364 Mbps full dúplex para configuraciones 1+0 y de hasta 728 Mbps full dúplex en el caso de configuraciones 2+0. |
 |
|
|
El equipo opera en bandas licenciadas o bandas libres de acuerdo a las recomendaciones CEPT, ETSI y FCC. Puede funcionar de acuerdo a las regulaciones locales en cada país. |
||
|

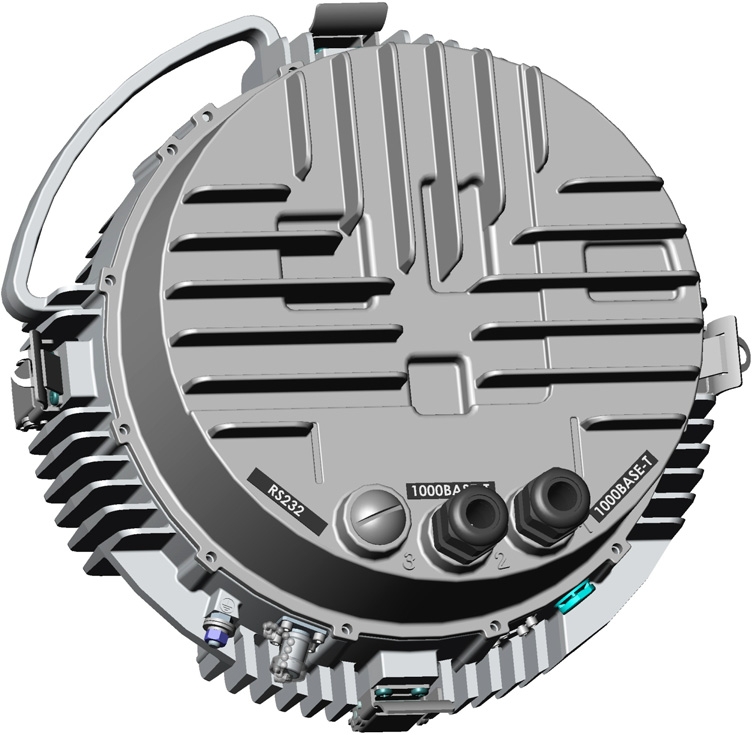

Todo el equipo está construido dentro de una unidad externa (ODU). La ODU está integrada con la antena formando un único sistema compacto. Usa una caja de bornes protegidos pasiva en lugar de una unidad interior (IDU). Las interfaces de usuario y la alimentación están protegidas con protectores frente a sobretensiones tanto en la ODU como en la caja de conexiones. La caja de bornes protegidos pasiva puede ser instalada tanto en un raíl DIN como en un rack de 19“. Con estos equipos se pueden usar antenas de 35, 65, 90 y 120 cm. |
 |
|
|
El equipo dispone de interfaz Gigabit Ethernet para los datos de usuario y de interfaz Ethernet opcional para gestion out-of-band. La ODU y la caja de bornes protegidos pasiva están interconectadas por vía de uno o dos cables S-STP Cat.7 los cuáles son usados tanto para la alimentación como para la interfaz de usuario. Hay conectores de interfaz de usuario RJ-45 en la caja de bornes pasiva. |
||
|
El equipo incorpora la potente Modulación con Codificación Reticulada (TCM) con corrección de errores “Concatenated Reed Solomon” para asegurar un bajo valor residual de BER<10-13. El enlace también dispone de control automático de la potencia de transmisión (ATPC) y modulación adaptativa (ACM). Todas estas funciones hacen que el equipo pueda asegurar una alta calidad de transmisión bajo cualquier tipo de condiciones climáticas. |
||
| El software ALCOMA ASD CLIENT es una aplicación para el mantenimiento, gestión y diagnosis del equipo. Permite gestión a tiempo real de grandes redes de radioenlaces y simplifica su mantenimiento. La interfaz NMS puede ser separada del tráfico de datos de usuario. El equipo también soporta protocolo SNMP. El software ALCOMA ASD SERVER con base de datos SQL es adecuado para la gestión de redes amplias y heterogéneas. | ||
 |
||
